LD734x-xx16

Synchroniczne próbkowanie kanałów 2/4, Odtwarzanie synchroniczne 2/4 kanałów;
10/20/40/80Msps na kanał, 16 bitów;
Szerokość pasma wejściowego DC-5/10/20/40MHz;
Zakres wejściowy: można ustawić jako ±1V, ±2V, ±5V, ±10V;
Impedancja wejściowa: 50Ω/1MΩ;
zakres wyjściowy: ±10V ;

Dostępnych jest wiele interfejsów komunikacyjnych :Port optyczny USB3.0/RJ45/10GE;
wspieranie rozwoju wtórnego FPGA;
Pakiet programistyczny obsługuje języki C/C++, LabVIEW, Matlab itp.
System obsługuje systemy Windows i Linux.
  • LD734x-xx16
  • LD734x-xx16
  • LD734x-xx16
  • LD734x-xx16
  • LD734x-xx16
  • LD734x-xx16

Opis

Szereg

Kategoria

Autobus( Fakultatywny )

Rezolucja

Kanał

Częstotliwość próbkowania

Przepustowość łącza

Składowanie głębokość

Wsparcie systemowe

LD734x-xx
16

Nabytek

RJ45/USB3.0/

Porty optyczne 10G

16-bitowy

2/4 kanałów

10/20/40/80Msps

Prąd stały-5/10/20/40MHz

1 GB

Okna

Linux

Odtwarzanie nagranego dźwięku

16-bitowy

2/4 kanału

160Msps

Prąd stały-20MHz


·
LD734x-xx16 to urządzenie do akwizycji i generacji danych z serii „Agile” firmy Mysoow, obsługujące 2/4 kanałów, 16 bitów, osiągające synchroniczne próbkowanie 10/20/40/80 Msps, wbudowane granulaty pamięci DDR3, o pojemności 1 GB, obsługiwane jest także dostosowywanie większej pojemności.

· Dostępnych jest wiele magistrali interfejsowych, z opcjonalną obsługą portów RJ45, USB 3.0 i optycznych 10G.
· Obsługa wielu trybów wyzwalania, w tym wyzwalania sprzętowego, wyzwalania programowego i wyzwalania ręcznego
itd. Obsługiwany jest również tryb ciągłego próbkowania.
· Wspieranie wtórnego rozwoju użytkowników poprzez dostarczanie puli łączy dynamicznych DLL.
· Wyposażony w oprogramowanie demonstracyjne komputera hosta, umożliwiające konfigurację płyty oraz wyświetlanie i przechowywanie danych w czasie rzeczywistym.
Scenariusze zastosowań: Tomografia koherentna optyczna (OCT), wykrywanie bezinwazyjne, rejestrator kształtu Ware, rejestrator przejściowy wielokanałowy

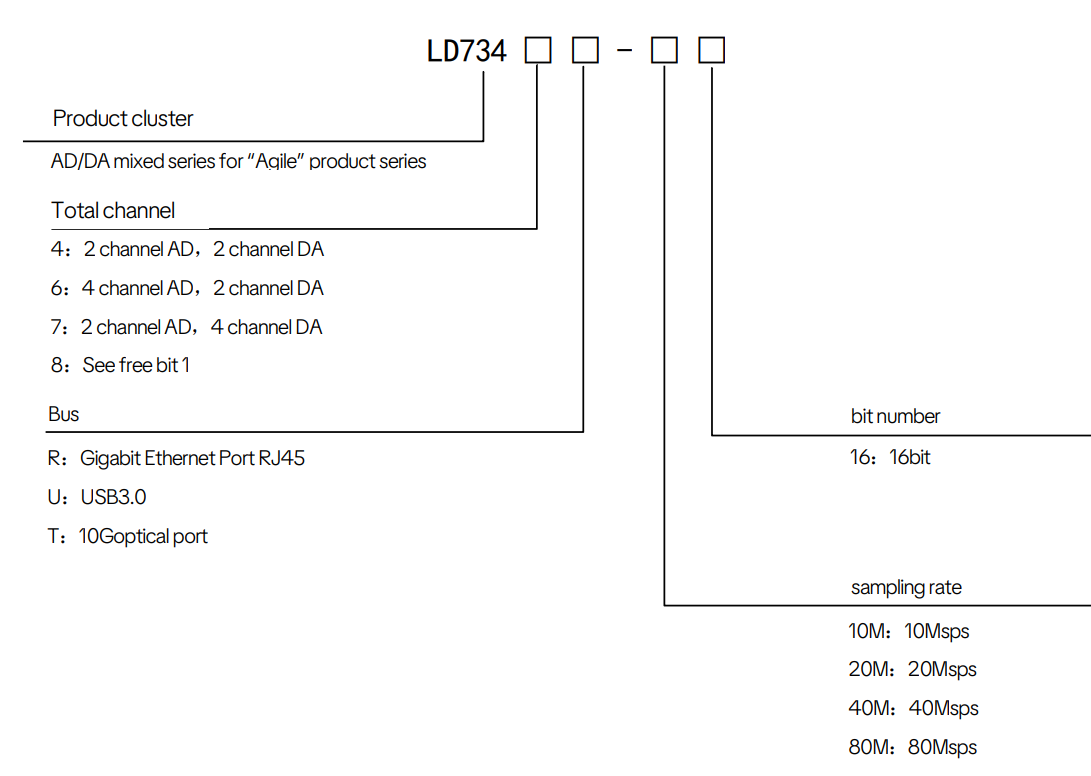

Konwencja nazewnictwa porządkowania



Pobierz dokumentację

LD734x-xx16 Wprowadzenie
